产品信息

设备描述

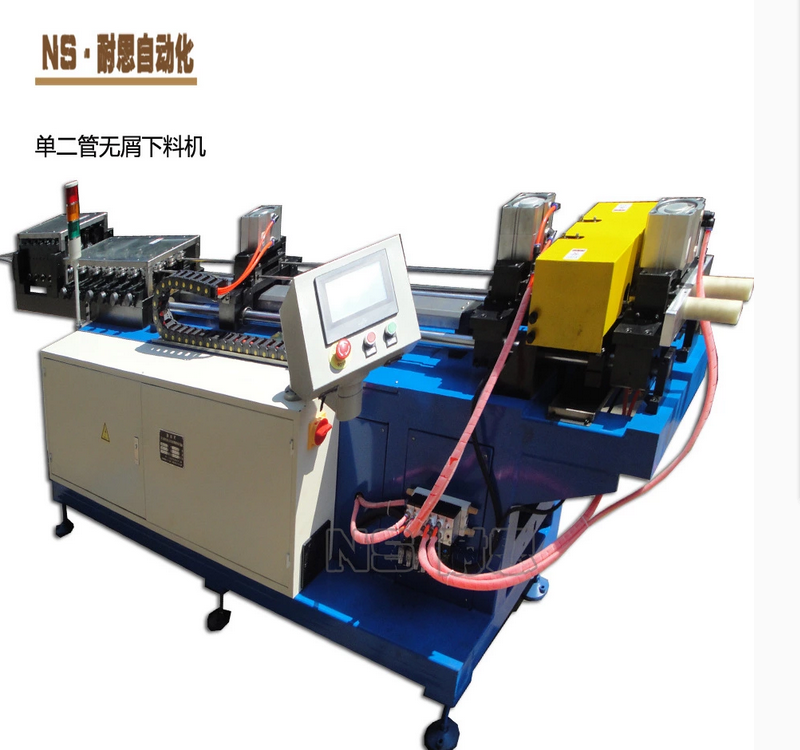

NS-WXL-00校直无屑下料机是将铜管或不锈钢管卷料拉直，并将定尺切割成所需长度的铜管加工设备。该机由料架、机身、校直机构、送料机构、切割机构、拉断机构、集料架、气动系统等部分组成。本机是我厂在吸收国外同类设备精华之基础上，采用进口电子原器件，精工制作的产品，适合于空调配管生产过程中铜管校直、定长开料。由于本机有拉断装置，使开出的铜管断口整齐收口率小、无切屑等优点。电气控制部分采用台达品牌的可编程逻辑控制器（PLC和伺服驱动器）进行控制，自动化程度高、速度快、操作方便、送料平稳、精度高，性能可靠。本机安装调整方便，外形美观。

二、主要性能

1、该设备主要应用铜铝盘料的校直、定长切割成所需直料，最大优点在于拉切机构采用外滚刀对铜铝管进行无屑切割。

2、采用滚切后拉断工艺使断口平整变形小无须端头加工即可弯曲，采用气压驱动，无漏油污染，具有多滚轮对铜管校直。

3、定长送料采用伺服系统+滚珠丝杆+直线导轨组成，实现了高精度定长控制，具有一次，二次，多次送料方式，运行平稳，可靠性高。

4、采用PLC和触摸屏控制，既能手动操作，又能连续自动校直，下料，无料和达到预置切割数量时自动停机报警。

5、安装盘管快捷，放料架采用双面放料盘；采用主动放料，防止料盘因惯性而造成放料过长和影响铜管切害质量。

三、性能优点

1、自动化程度高。无料、到达预置切削数量、盘料装置故障时，可自动停机报警

2、操作简单方便。采用自动控制和手动控制二种方式，操作者在触摸屏画面上完成操作简单方便易学、易懂。

3、定长尺寸范围大。具有一次、二次、多次送料方式，能满足多种长度开料要求。

4、工作平稳。噪音低，切削精度高。

5、安装盘管快捷，放料架采用双面放料盘，方便快捷换料；采用主动放料，防止料盘因惯性而造成放料过长，影响铜管切削质量。

6、有两种工艺：直接切断和拉断两种工艺。
